PENGENALAN PRANGKAT JARINGAN



MENGETAHUI PERANGKAT UTAMA JARINGAN

Perangkat utama jaringan memiliki peran yang sangat penting dalam suatu jaringan komputer. Apabila salah satu perangkat utama tidak ada, maka suatu jaringan tidak akan dapat kita gunakan untuk berkomunikasi antara satu komputer dengan komputer yang lain

KARTU JARINGAN (LAN CARD)

Kartu jaringan merupakan perangkat paling utama yang harus terpasang pada komputer kita. Setiap komputer dapat kita hubungkan dengan suatu jaringan melalui kartu jaringan. Dengan adanya kartu jaringan, proses tukar-menukar data atau informasi antara satu komputer dengan komputer yang lainnya dapat terjadi.

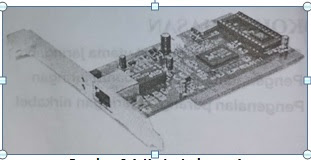

Gambar 2.1 kartu jaringan

Kartu jaringan sering disebut juga dengan LAN Card (Local Area Network Card), NIC Card (Network Interface Card), atau Ethernet Card. Kebanyakan orang lebih populer menyebutnya sebagai LAN Card.

KABEL JARINGAN

Komputer kita membutuhkan sebuah media transmisi untuk dapat terhubung dan melakukan segala bentuk kegiatan di jaringan. Media transmisi ada beberapa macam, salah satunya adalah kabel. Perangkat Jaringan Komputer | 39 Kabel pada jaringan komputer kita gunakan untuk menghubungkan antara suatu server dengan workstation, atau sebaliknya. Berikut macam-macam bentuk kabel yang biasa digunakan dalam jaringan komputer

Kabel Coaxial

 Kabel coaxial ditemukan pertama kali tahun 1929. Pada tahun 1940 perusahaaan AT&T membuat jaringan yang melintasi benua Amerika dengan menggunakan kabel coaxial.

Kabel coaxial merupakan kabel yang hanya tersusun atas inti tembaga pada intinya, dan tertutup secara menyeluruh oleh bahan plastik insulator. Bagian inti kabel terbuat dari bahan tembaga atau alumunium yang halus berupa anyaman. Bagian luar kabel berupa plastik coating. Di samping berfungsi untuk melindungi kabel bagian dalam, sisi luar dari kabel coaxial juga berfungsi sebagai pentanahan (grounding)

Gambar 2.2 jenis jenis kabel coaxial

T Kabel coaxial terdapat dua macam, yaitu thinnet dan thicknet.

·        Thinnet(10Base2)

 Thinnet merupakan salah satu keluarga dari kabel RG-58. Masing-masing ujung kabel menggunakan konektor BNC(British Naval Connector). Setiap server dan workstation yang menggunakan kabel coaxial disambungkan pada bus menggunakan konektor jenis T.



Pada kabel thinnet, masing-masing ujung diberi sebuah terminator berupa resistor dengan impedansi 50 Ohm. Hal ini bertujuan agar akses workstation dengan server atau sebaliknya dapat stabil dan konsisten. Kecepatan akses kabel thinnet adalah 10 Mbps.
